Bauteile

Commodore DOS-System-ROM (27128, 16Kx8) für das Diskettenlaufwerk 1541-II, Firmware von 1987. Enthält CBM-DOS des 1541-II. Zustand: gebrauchtes Originalteil (Pull).

Amiga Kickstart V1.2 (Rev. 33.180) als einzelnes 256-KB-ROM. Eingesetzt im Amiga 500/1000/2000. Zustand: gebrauchtes Originalteil (Pull).

Amiga Kickstart V1.3 (Rev. 34.5) als einzelnes 256-KB-ROM. Eingesetzt im Amiga 500/1000/2000 (auch CDTV). Zustand: gebrauchtes Originalteil (Pull).

CSG-Gate-Array 'Gary' (Commodore-Teilenummer 318072-01, entspricht Chip 5719): Glue-Logic für Bussteuerung und Floppy-Support. Amiga 500/500+/2000(B), CDTV. Zustand: gebrauchtes Originalteil (Pull).

Amiga Kickstart V3.0 (Rev. 39.106) ROM für den A4000, untere 16 Bit (D0-D15). Beschriftungsvariante 319513-02. Zustand: gebrauchtes Originalteil (Pull).

CSG-Customchip 'DMAC' (PLCC84): DMA-Controller/Busmaster vor dem SCSI-Chip WD33C93A, wickelt DMA über den Zorro-II-Bus ab. Auf den Festplatten-Controllern A590 und A2091. Rev. -01 (frühe A590). Zustand: gebrauchtes Originalteil (Pull).

Amiga Kickstart V3.0 (Rev. 39.106) ROM für den A4000; untere 16 Bit (D0-D15) des 512-KB-ROM-Paars mit 391514-02. Zustand: gebrauchtes Originalteil (Pull).

Amiga Kickstart V3.0 (Rev. 39.106) ROM für den A4000; obere 16 Bit (D16-D31) des 512-KB-ROM-Paars mit 391513-02. Zustand: gebrauchtes Originalteil (Pull).

Amiga Kickstart V3.0 (Rev. 39.106) ROM für den A1200; bildet mit 391524-01 das 512-KB-ROM-Paar. Zustand: gebrauchtes Originalteil (Pull).

Amiga Kickstart V3.0 (Rev. 39.106) ROM für den A1200; bildet zusammen mit 391523-01 das 512-KB-ROM-Paar (ROM 0). Zustand: gebrauchtes Originalteil (Pull).

MOS 5718, PLCC84-Custom-Controller auf den Commodore-PC-Bridgeboards A2088 (XT), A2286 (AT) und A2386SX für den Amiga 2000; koppelt die PC-Seite an den Amiga-Bus. Selten. Zustand: gebrauchtes Originalteil (Pull).

CSG-Gate-Array 'Gary': Glue-Logic für Bussteuerung und Floppy-Hilfsfunktionen; fasst die im A1000 diskret aufgebaute Logik zusammen. CBM-Teilenummer 318072-01. Amiga 500/500+/2000(B), CDTV. Zustand: gebrauchtes Originalteil (Pull).

CSG-Baustein 'MIO' (Mouse & Input/Output), PLCC68, CBM-Teilenummer 318087-01. Übernimmt Maus- und I/O-Steuerungsfunktionen in Commodore-/Amiga-Hardware. Zustand: gebrauchtes Originalteil (Pull).

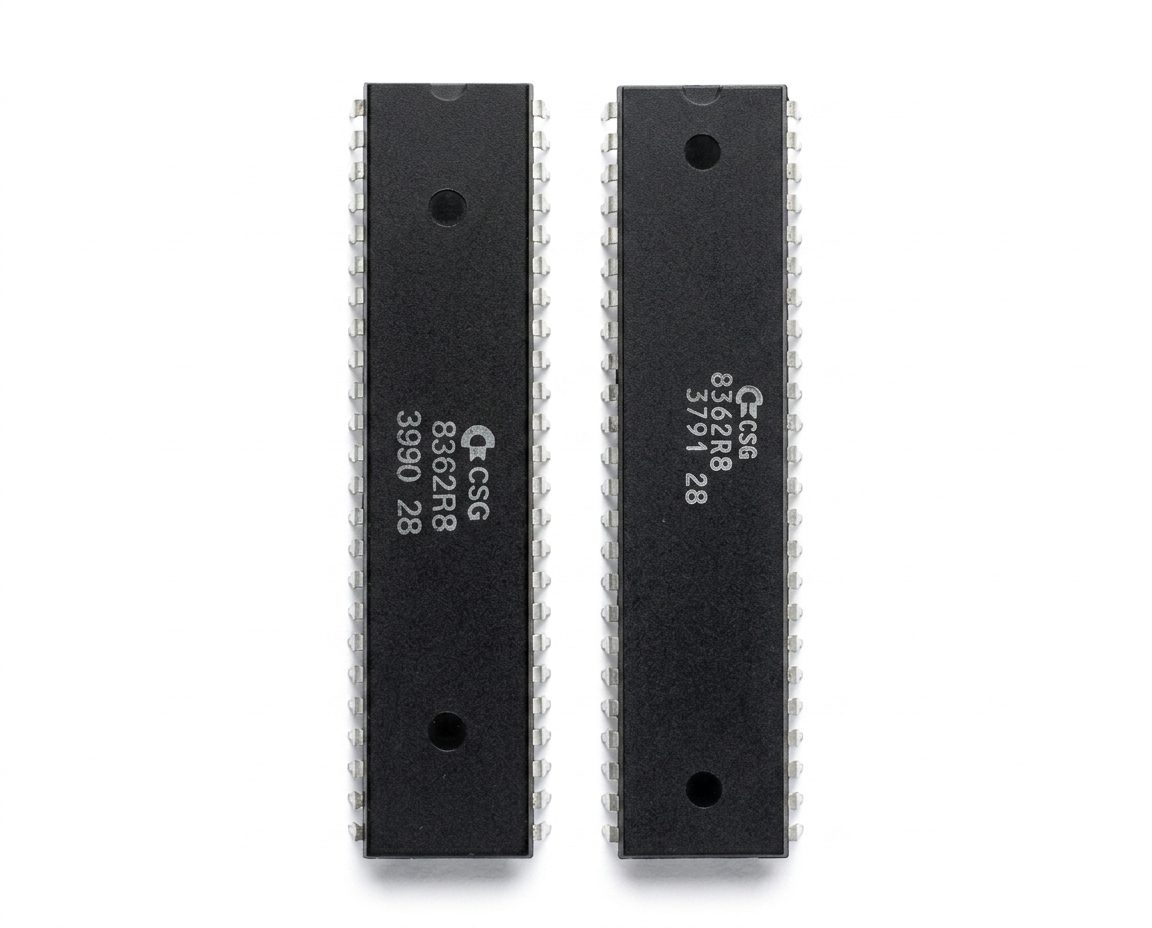

Amiga-OCS-Customchip 'Denise' (Display ENcoder): erzeugt aus den Bitplane-Daten das Videosignal, verwaltet Sprites, Kollisionen und Auflösungen. CBM 252126-02, Rev. R8. Amiga 500/1000/2000, CDTV. Zustand: gebrauchtes Originalteil (Pull).

Commodore-128-Zeichengenerator-ROM, deutsche/DIN-Version (ASCII/DIN-Zeichensatz), 8 KB. Nationale Zeichensatz-Variante für deutsche C128-Geräte. Zustand: gebrauchtes Originalteil (Pull).

Commodore-16/Plus4-KERNAL-ROM (264-Serie), NTSC-M Revision 5. 16-KB-Masken-ROM (23128); enthält KERNAL, Maschinensprache-Monitor und Zeichensatz. Zustand: gebrauchtes Originalteil (Pull).

Commodore-128-BASIC-V7-ROM (1985er-Satz), BASIC Low, Adressbereich $4000–$7FFF. Bildet zusammen mit 318019-02 den kompletten BASIC-V7. 28-pin DIP. Zustand: gebrauchtes Originalteil (Pull).

Commodore-128-BASIC-V7-ROM (1985er-Satz), BASIC High, Adressbereich $8000–$BFFF. Bildet zusammen mit 318018-02 den kompletten BASIC-V7. 28-pin DIP. Zustand: gebrauchtes Originalteil (Pull).

Commodore-128-BASIC-V7-ROM (1986), kombiniertes 32-KB-ROM für $4000–$BFFF (BASIC Low + High in einem Baustein; inhaltsgleich zu 318018-04 + 318019-04). Sockel U34. 28-pin DIP. Zustand: gebrauchtes Originalteil (Pull).

Programmable Logic Array (PLA) aus dem Commodore PC 20-II (IBM-PC-kompatibler Commodore-Rechner). MOS-Beschriftung, Teilenummer 380212-08. Zustand: gebrauchtes Originalteil (Pull).

Commodore-128-Zeichengenerator-ROM (US-Version), 8 KB. Enthält C64-Zeichensatz und C128-Mode-Zeichensatz; sitzt in der Videoschaltung des C128. Zustand: gebrauchtes Originalteil (Pull).

MOS-Customchip 'Hedley': Frame-Buffer-Controller für den Commodore-A2024-Monitor (hochauflösende Graustufendarstellung). Puffert die aus dem Amiga-Videosignal gelieferten Bildquadranten und ermöglicht so die flimmerfreie Hi-Res-Ausgabe (bis 1024×800 NTSC bzw. 1024×1024 PAL) des A2024. Sehr selten. Zustand: gebrauchtes Originalteil (Pull).

MOS-Customchip 'DMAC' (PLCC84): DMA-Controller/Busmaster vor dem SCSI-Chip WD33C93A, wickelt DMA über den Zorro-II-Bus ab. Auf den Festplatten-Controllern A590 und A2091. Rev. -01 (frühe A590). Zustand: gebrauchtes Originalteil (Pull).

Äußerst seltenes Muster-Exemplar des Amiga-Custom-Chips "Agnus" mit interner MOS-Bezeichnung 4701. Keramikgehäuse (PLCC84) mit vergoldeten Pins – ein typisches Merkmal von Engineering-/Vorserienmustern; die Serien-Agnus (8370/8371/8372/8375) wurden dagegen in Kunststoff gefertigt. Herstellerlogo MOS, Datecode Woche 41/1988. Agnus ist der zentrale Baustein des Amiga-Chipsatzes: Adressgenerator/DMA-Controller für das Chip-RAM, Grafik-Blitter, displaysynchroner Co-Prozessor (Copper) und Video-Timing. Einordnung (offen und ehrlich): Dies ist kein Serienteil, sondern höchstwahrscheinlich ein Prototyp- bzw. Engineering-Sample aus der Fat-Agnus-Entwicklung. Der Datecode 1988 schließt einen Vor-Commodore-Prototyp (1984) aus. Die Echtheit lässt sich anhand der Merkmale (Keramik, Goldpins, MOS-Logo, interne Bezeichnung 4701, Datecode 4188) sowie der Fotos beurteilen, ist aber nicht unabhängig zertifiziert. Verkauf als Sammlerstück. Funktion nicht getestet und nicht garantiert.
