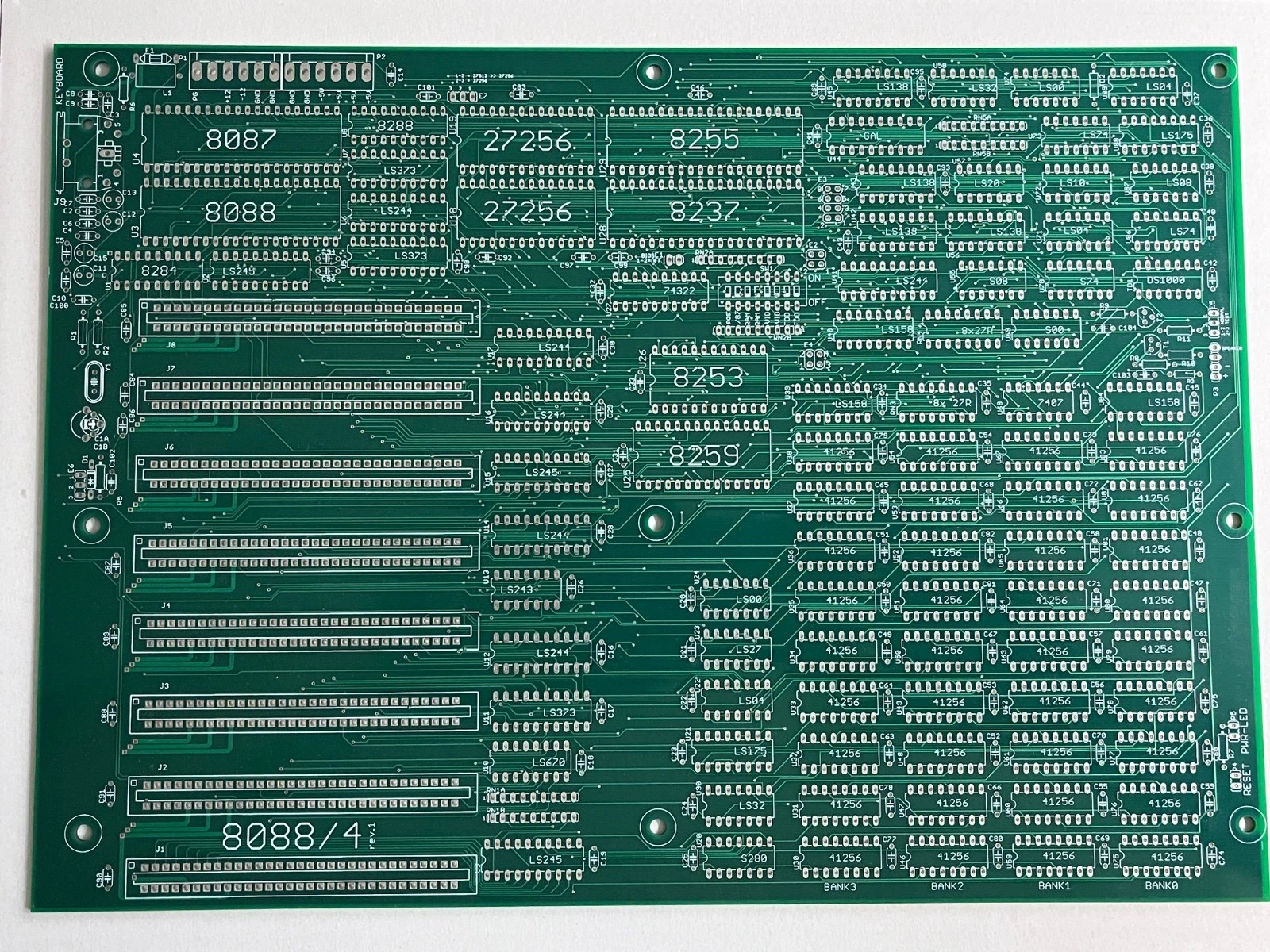

Unbestückte Leiterplatte für den Aufbau bzw. Wiederaufbau eines IBM-PC/XT-kompatiblen Rechners in diskreter Technik — keine Bauteile, kein Bausatz, keine Fertigbaugruppe. Angeboten wird die nackte Leiterplatte unseres XT-Mainboards in der Revision R4a. Das Board ist eine Eigenentwicklung in klassischer XT-Architektur: kein Chipsatz, sondern der originale 82xx-Baustein-Satz mit TTL-Glue-Logik, so wie es Mitte der 1980er Jahre gebaut wurde. Die Platine richtet sich an erfahrene Bastler, die einen XT von Grund auf selbst aufbauen, Bauteile aus eigenen Beständen verwenden oder ein Restaurationsprojekt mit einer neuen Trägerplatine versorgen wollen. Neu in Revision R4a: die Revision bringt ausschließlich mechanische Änderungen. Die Boardkontur ist jetzt AT-formfaktorkompatibel, das Bohrbild ist korrigiert und die ISA-Steckplätze sind auf die Slotbleche des Gehäuses ausgerichtet. An der Schaltung selbst hat sich gegenüber R4 nichts geändert — Bestückung, Speicherorganisation und Konfiguration sind identisch. Technische Daten der Leiterplatte TypXT-Mainboard, Revision R4a, IBM-PC/XT-kompatible Architektur (Eigenentwicklung, kein Originalteil) Lieferformunbestückte Leerplatine, fabrikneu FormfaktorAT-kompatibel: Kontur, Bohrbild und Lage der ISA-Steckplätze passen zum AT-Standard-Gehäuse Abmessungen220 × 306 mm Lagenaufbau4 Lagen: Signal / durchgehende Massefläche / +5-V-Fläche / Signal Materialstärke / Oberfläche1,6 mm FR4, bleifrei Befestigung9 Bohrungen 3,2 mm (M3) ProzessorPosition für Intel 8088 (DIP-40), zusätzliche Position für Coprozessor 8087 (DIP-40) Systemtakt4,77 MHz, abgeleitet aus Quarz 14,31818 MHz (HC49), keine weitere Taktquelle auf dem Board Arbeitsspeicher36 Positionen DIP-16 für 41256 (256K × 1), 4 Bänke à 9 Bausteine mit Parity, bis 1 MB bestückbar SpeicherdekodierungPosition U44 für GAL bzw. 24S10 (HIMEM-Dekoder, 640 kB konventionell plus Hardware-UMBs) BIOS-ROM2 Positionen DIP-28 für 27C256 (je 32 kB), Fenster F0000h–FFFFFh Steckplätze8 × ISA 8 Bit (62-polig, D0–D7, A0–A19, IRQ2–7, DRQ1–3) SystembausteinePositionen für 8284 (Takt), 8288 (Bus), 8237A-5 (DMA), 8259A (Interrupt), 8253 (Timer), 8255A (PPI) Logikbestückung74, 74LS, 74S und 74HCT gemischt möglich; für U16, U88 und U89 nur 74LS oder 74HCT verwenden (Taktnetz zu allen Steckplätzen) TastaturanschlussDIN-5-Buchse, XT-Protokoll Stromversorgung2 × AT-Netzteilstecker (P8/P9, KK-156); +5 V für das Board, ±12 V und −5 V nur zu den ISA-Steckplätzen durchgereicht; PTC-Sicherung und Entstördrossel vorgesehen Konfiguration8-fach-DIP-Schalter, mehrere Löt- bzw. Steckbrücken (E1–E7) Bestückungsumfang262 Bauteilpositionen gesamt, davon 89 IC-Positionen, 105 Kondensatoren, 23 Widerstände, 6 Widerstandsnetzwerke — ausschließlich bedrahtete Bauteile Lieferumfang 1 × unbestückte Leerplatine XT-Mainboard R4a oder neuer, sicher verpackt Nicht enthalten: sämtliche Bauteile, Fassungen, Steckverbinder, ISA-Slots, CPU, DRAM, das programmierte GAL für U44 sowie die BIOS-EPROMs. Wer steckt dahinter Entwickelt und gefertigt von bauteile24.de in Brandenburg. Wir bauen Retro-Hardware in Kleinstserien für die Vintage-Computing-Community. Fragen zum Board vor und nach dem Kauf gerne per Nachricht — wir kennen jede Ecke des Layouts. Versand und Service Versand aus Deutschland, ESD-sicher und knickgeschützt verpackt Rechnung mit ausgewiesener Mehrwertsteuer Downloads und Dokumentation Versionsinfo und Chip-Images (ZIP) BIOS v3.1a (ZIP) Bestückungsdruck (PNG) Hersteller / Verantwortlicher Wirtschaftsakteur: classic-circuits.de + bauteile24.de – Stefan Geissler, Perwenitzer Straße 30, 14621 Schönwalde-Glien, Deutschland, info@bauteile24.de Bei diesem Artikel handelt es sich um eine unbestückte Leiterplatte, nicht um ein betriebsbereites Elektrogerät.
