Custom-Chips

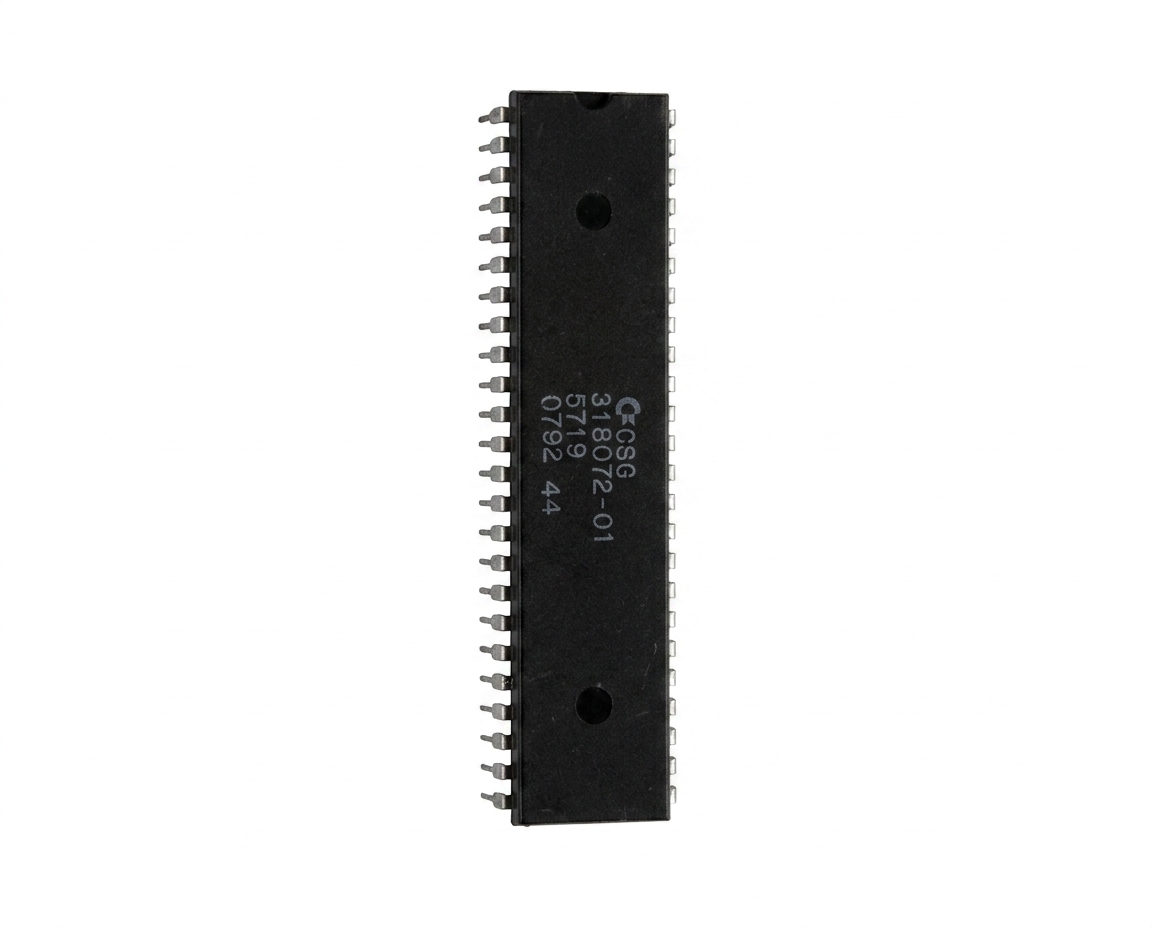

CSG-Gate-Array 'Gary' (Commodore-Teilenummer 318072-01, entspricht Chip 5719): Glue-Logic für Bussteuerung und Floppy-Support. Amiga 500/500+/2000(B), CDTV. Zustand: gebrauchtes Originalteil (Pull).

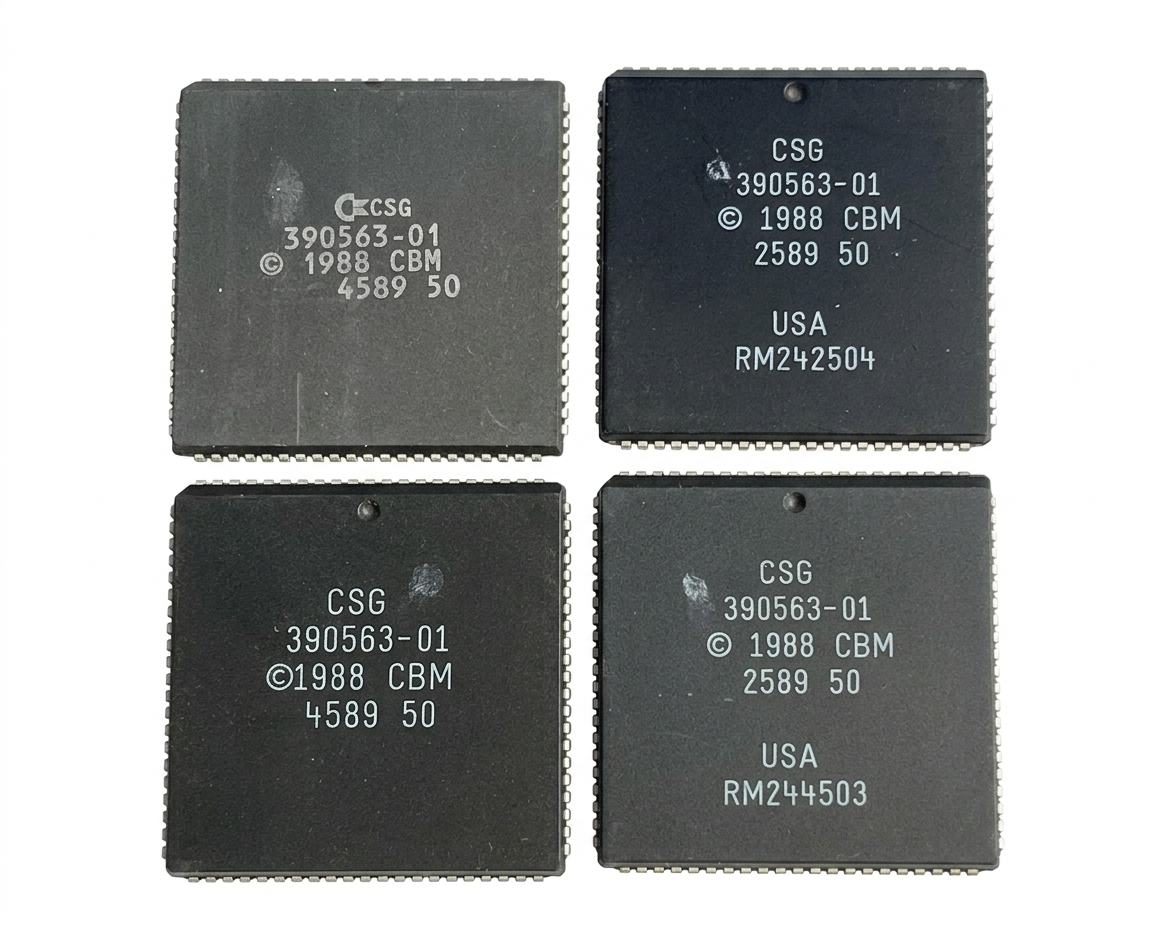

CSG-Customchip 'DMAC' (PLCC84): DMA-Controller/Busmaster vor dem SCSI-Chip WD33C93A, wickelt DMA über den Zorro-II-Bus ab. Auf den Festplatten-Controllern A590 und A2091. Rev. -01 (frühe A590). Zustand: gebrauchtes Originalteil (Pull).

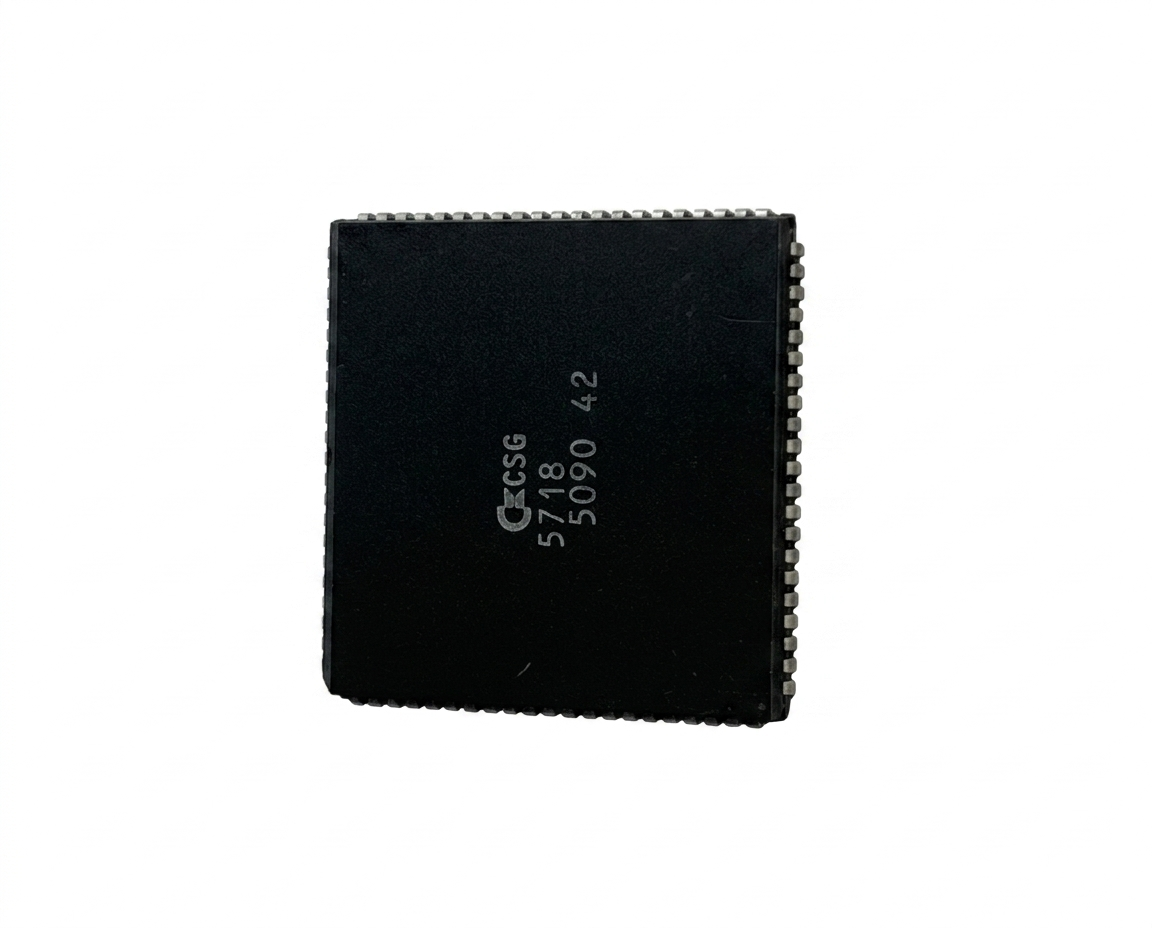

MOS 5718, PLCC84-Custom-Controller auf den Commodore-PC-Bridgeboards A2088 (XT), A2286 (AT) und A2386SX für den Amiga 2000; koppelt die PC-Seite an den Amiga-Bus. Selten. Zustand: gebrauchtes Originalteil (Pull).

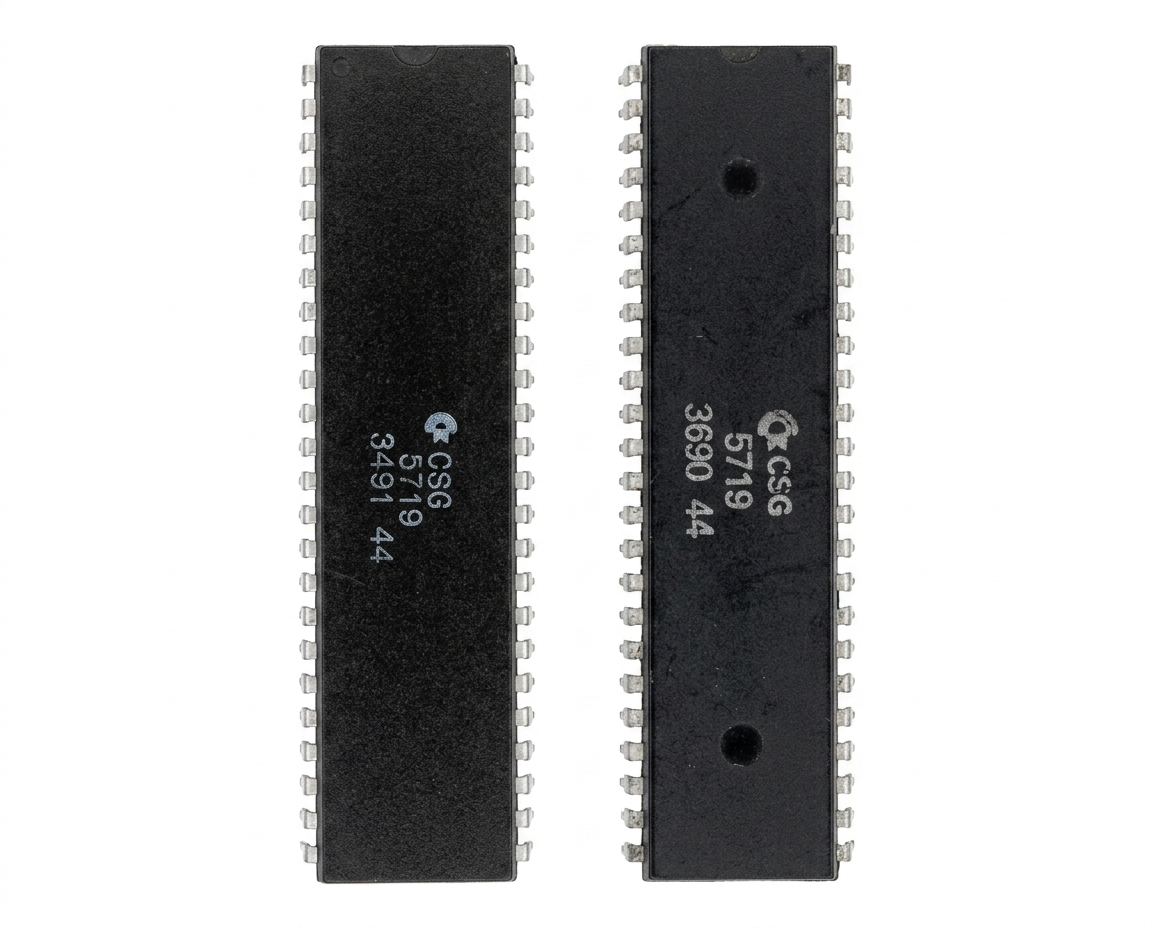

CSG-Gate-Array 'Gary': Glue-Logic für Bussteuerung und Floppy-Hilfsfunktionen; fasst die im A1000 diskret aufgebaute Logik zusammen. CBM-Teilenummer 318072-01. Amiga 500/500+/2000(B), CDTV. Zustand: gebrauchtes Originalteil (Pull).

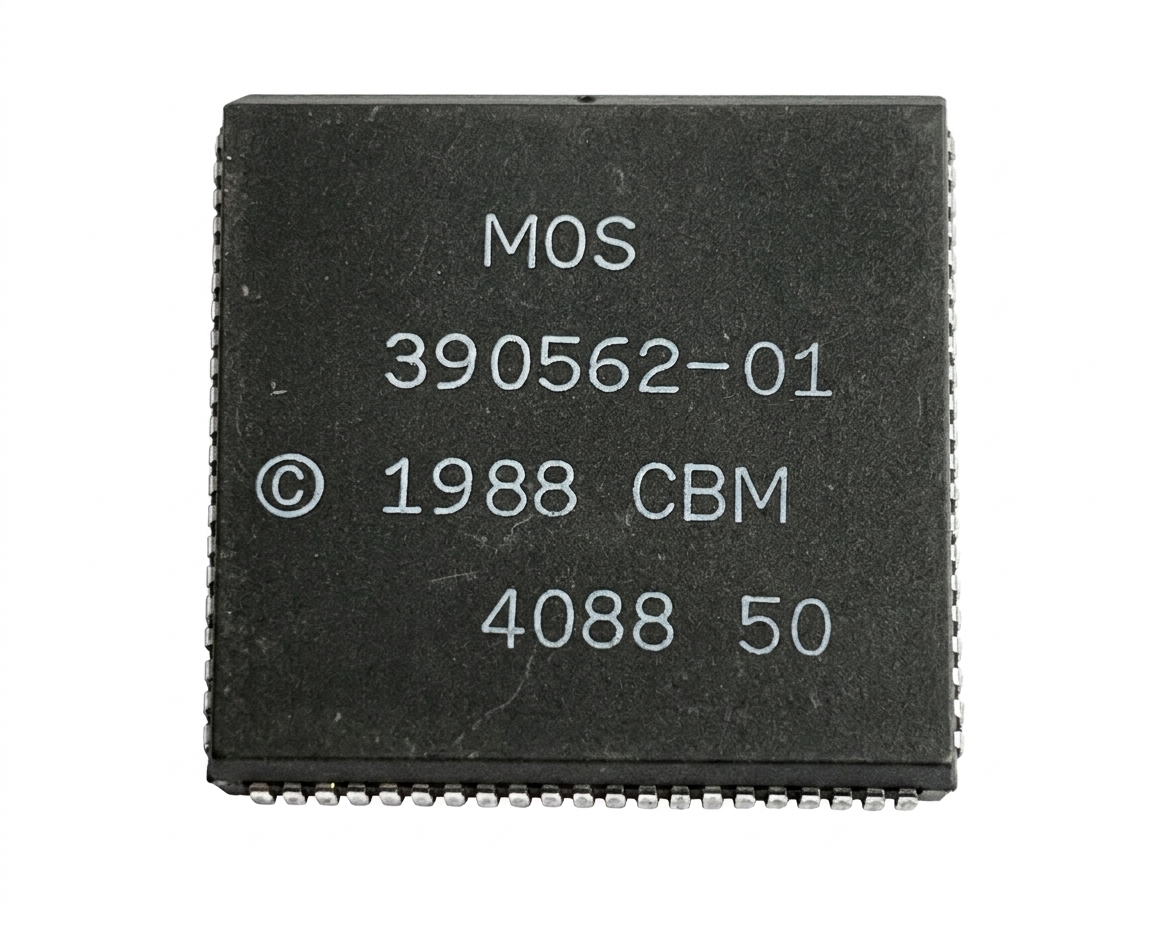

MOS-Customchip 'Hedley': Frame-Buffer-Controller für den Commodore-A2024-Monitor (hochauflösende Graustufendarstellung). Puffert die aus dem Amiga-Videosignal gelieferten Bildquadranten und ermöglicht so die flimmerfreie Hi-Res-Ausgabe (bis 1024×800 NTSC bzw. 1024×1024 PAL) des A2024. Sehr selten. Zustand: gebrauchtes Originalteil (Pull).

MOS-Customchip 'DMAC' (PLCC84): DMA-Controller/Busmaster vor dem SCSI-Chip WD33C93A, wickelt DMA über den Zorro-II-Bus ab. Auf den Festplatten-Controllern A590 und A2091. Rev. -01 (frühe A590). Zustand: gebrauchtes Originalteil (Pull).

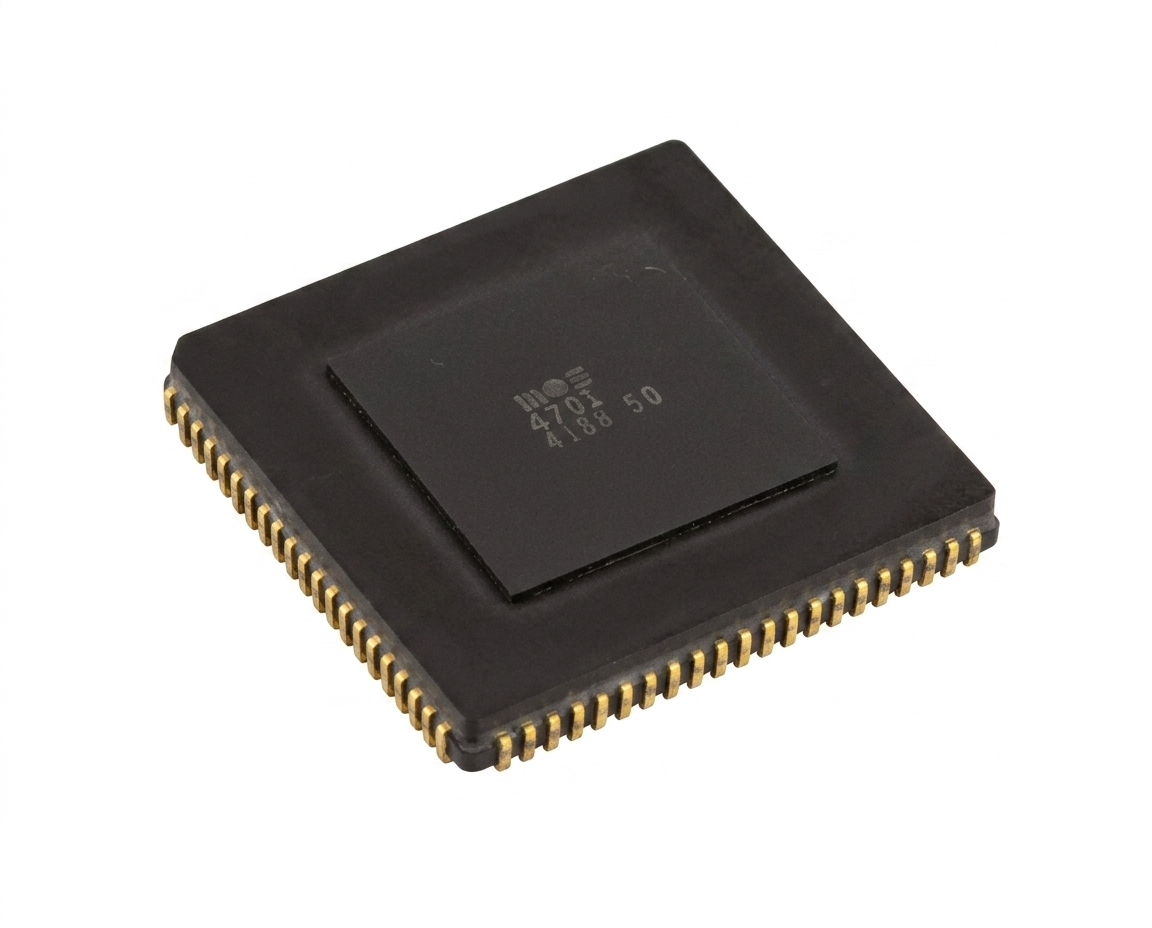

Äußerst seltenes Muster-Exemplar des Amiga-Custom-Chips "Agnus" mit interner MOS-Bezeichnung 4701. Keramikgehäuse (PLCC84) mit vergoldeten Pins – ein typisches Merkmal von Engineering-/Vorserienmustern; die Serien-Agnus (8370/8371/8372/8375) wurden dagegen in Kunststoff gefertigt. Herstellerlogo MOS, Datecode Woche 41/1988. Agnus ist der zentrale Baustein des Amiga-Chipsatzes: Adressgenerator/DMA-Controller für das Chip-RAM, Grafik-Blitter, displaysynchroner Co-Prozessor (Copper) und Video-Timing. Einordnung (offen und ehrlich): Dies ist kein Serienteil, sondern höchstwahrscheinlich ein Prototyp- bzw. Engineering-Sample aus der Fat-Agnus-Entwicklung. Der Datecode 1988 schließt einen Vor-Commodore-Prototyp (1984) aus. Die Echtheit lässt sich anhand der Merkmale (Keramik, Goldpins, MOS-Logo, interne Bezeichnung 4701, Datecode 4188) sowie der Fotos beurteilen, ist aber nicht unabhängig zertifiziert. Verkauf als Sammlerstück. Funktion nicht getestet und nicht garantiert.

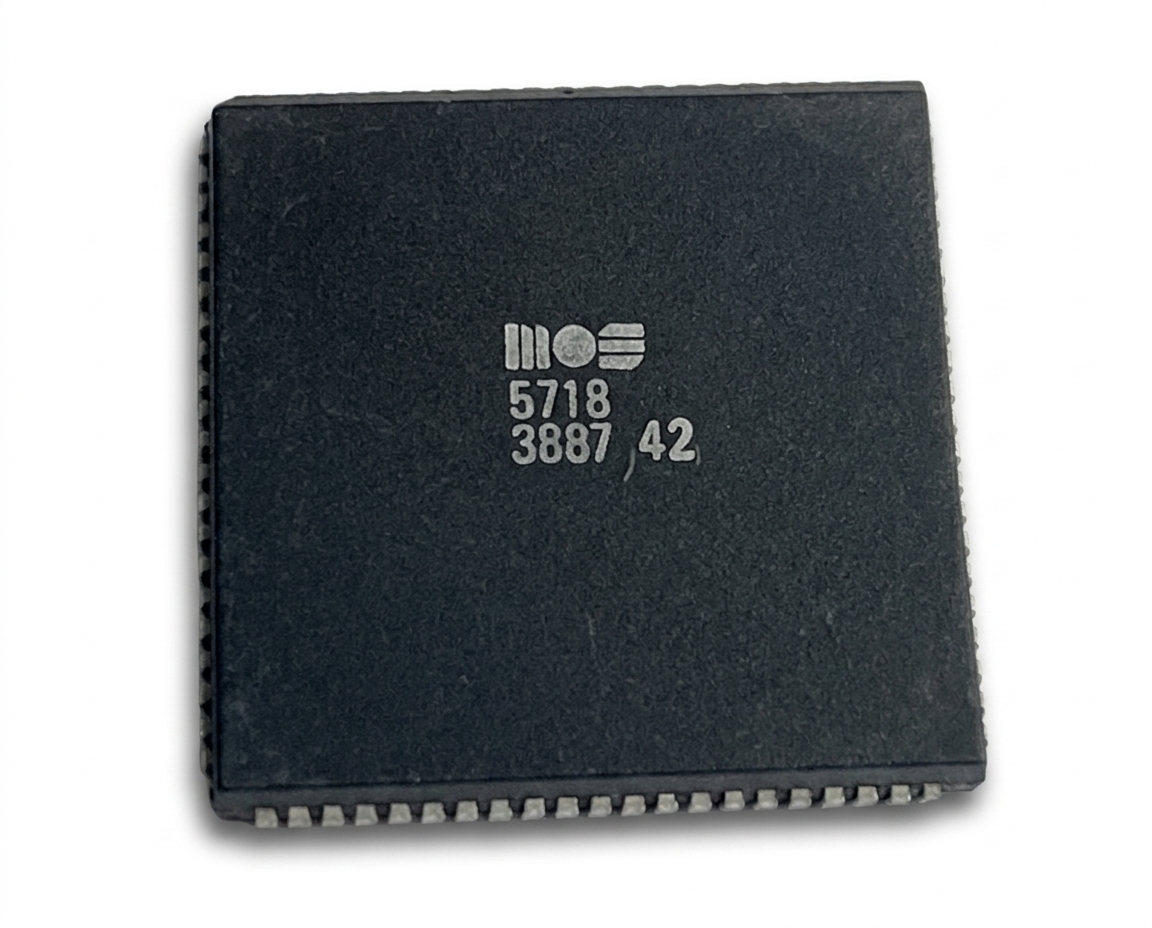

MOS 5718, PLCC84-Custom-Controller auf den Commodore-PC-Bridgeboards A2088 (XT), A2286 (AT) und A2386SX für den Amiga 2000; koppelt die PC-Seite an den Amiga-Bus. Selten. Zustand: gebrauchtes Originalteil (Pull).

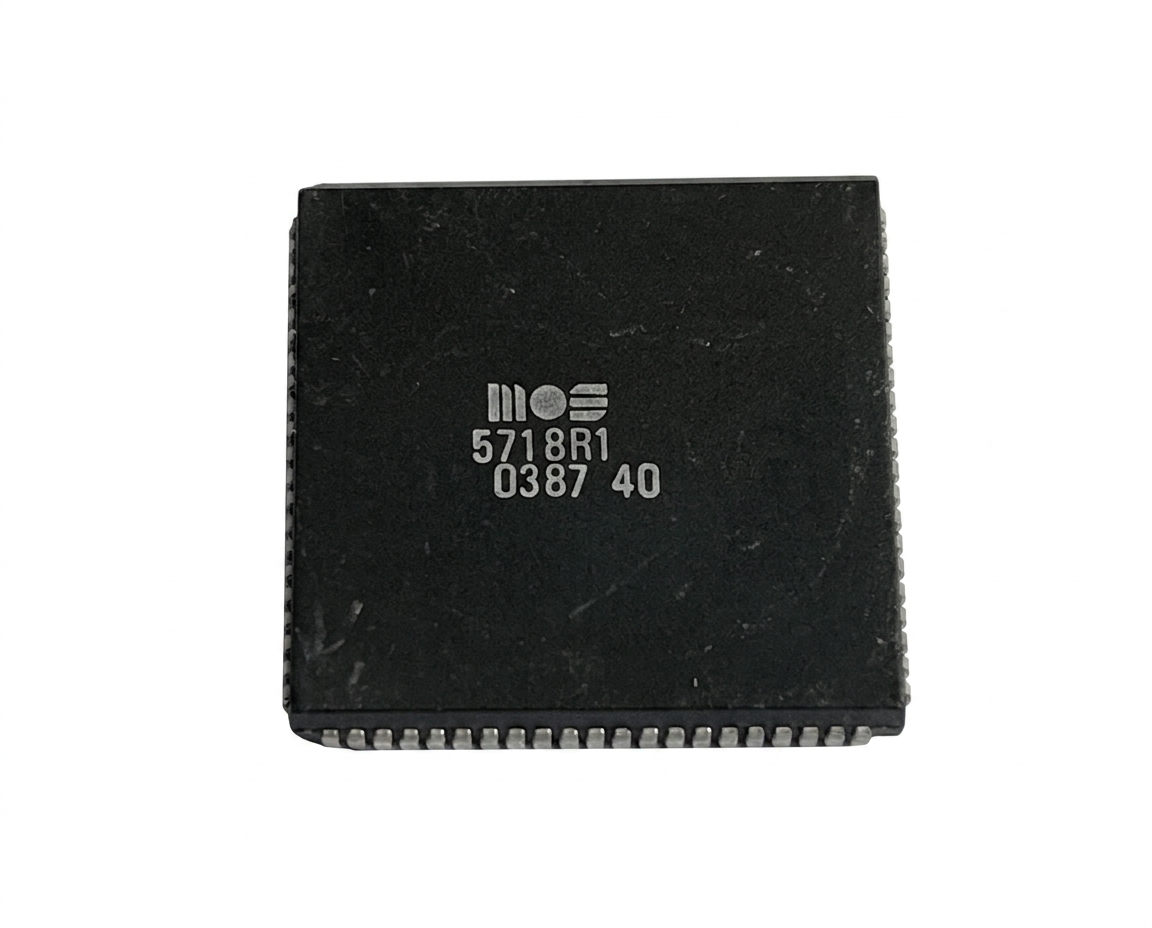

MOS 5718 Rev. R1, PLCC84-Custom-Controller auf den Commodore-PC-Bridgeboards A2088 (XT), A2286 (AT) und A2386SX für den Amiga 2000; koppelt die PC-Seite an den Amiga-Bus. Selten. Zustand: gebrauchtes Originalteil (Pull).

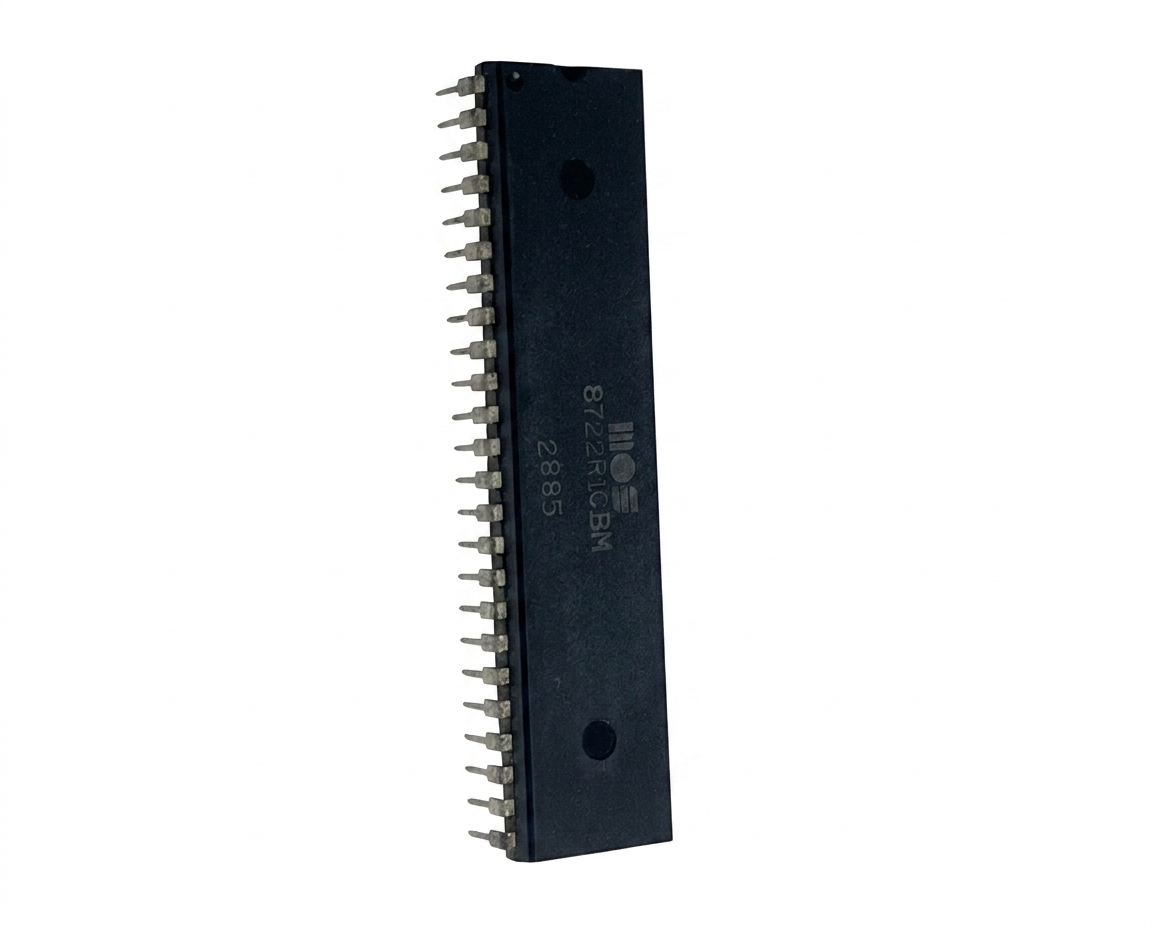

MOS 8722R1, MMU (Memory Management Unit) des Commodore 128. Steuert Bank-Switching und die Umschaltung zwischen C128-, C64- und CP/M-Modus. 48-pin DIP. Zustand: gebrauchtes Originalteil (Pull).
