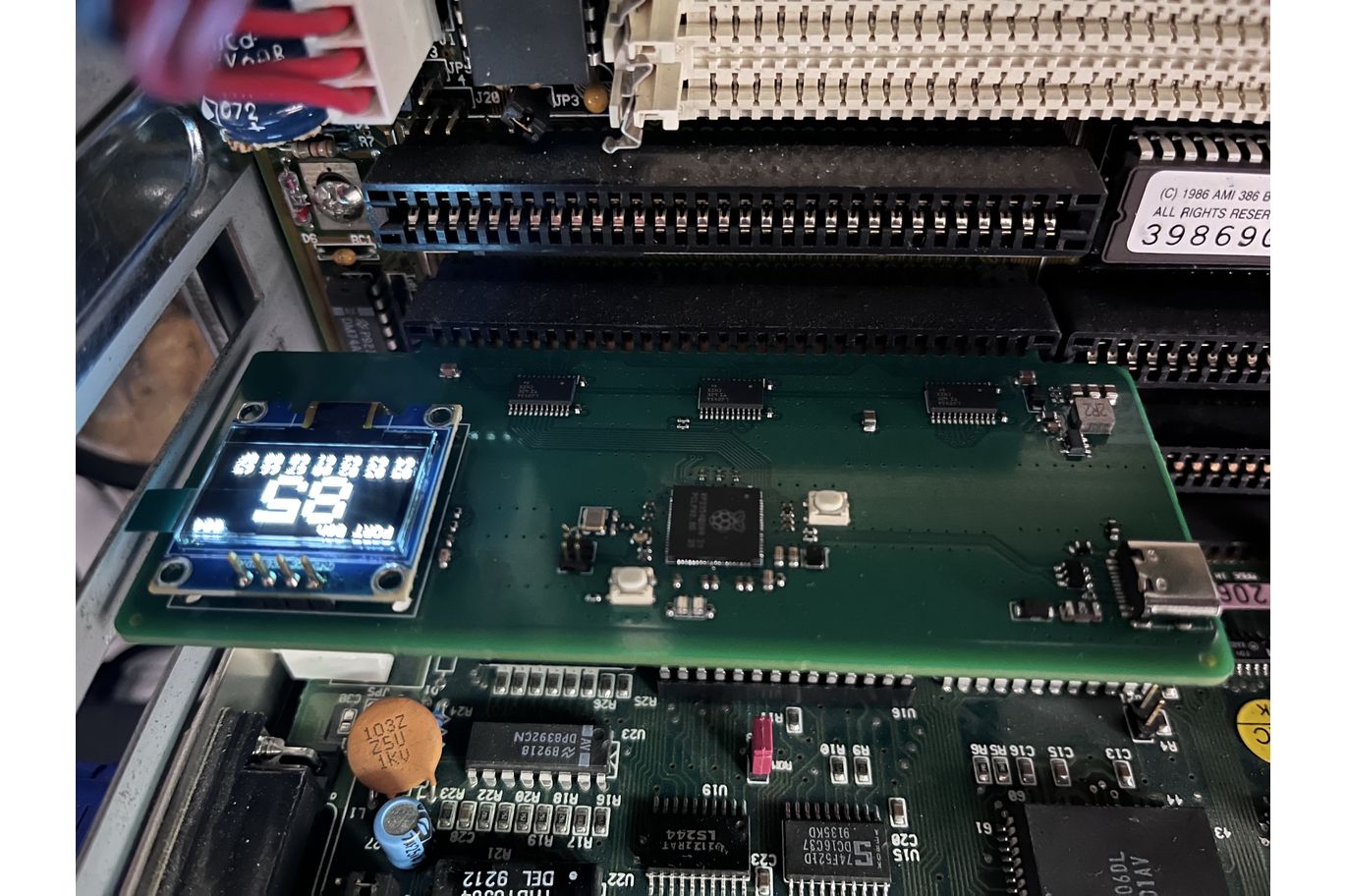

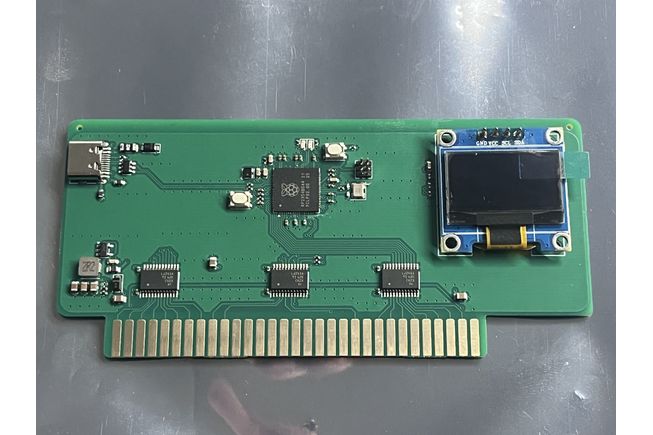

ISA-DIAG - POST-Diagnosekarte für IBM-PC-XT/AT-kompatible Systeme + OLED-Display

ISA-DIAG ist eine POST-Diagnosekarte für IBM-PC-XT/AT-kompatible Systeme. Sie schneidet jeden I/O-Schreibzugriff auf den Diagnose-Port 80h mit und zeigt den aktuellen Code groß auf einem OLED – zusammen mit einer Historie der letzten Codes und einem Trefferzähler. Zusätzlich gibt sie das vollständige Code-Protokoll live über USB aus, mit Sequenznummer und Zeitstempel. So lässt sich genau erkennen, an welchem POST-Schritt ein Board stehenbleibt – ablesbar auch ohne laufende CPU.

Hauptmerkmale

• Mitschnitt aller I/O-Writes auf Port 80h (klassischer POST-Port), 10-bit-I/O-Decode
• OLED 128×64: aktueller Code groß, 2-zeilige Historie (14 Codes), Trefferzähler
• ISA-RESET-Erkennung mit zweifarbiger Status-LED
• Live-USB-Konsole: lückenloses Protokoll aller Codes – Sequenz, Zeitstempel, Zeitabstand – beliebig lang, mitloggbar
• Listen-only: hochohmige Anzapfung über SN74LVC4245-Pegelwandler, treibt den Bus nicht → störungsfreie Koexistenz mit anderen Karten
• Lückenloser Mitschnitt per PIO-Statemachine – verpasst auch bei langsamer Anzeige keinen Strobe
• Firmware per USB aktualisierbar (BOOTSEL, UF2-Drag&Drop)

Zwei Betriebsarten

Passiv – ohne Diagnose-ROM. Ab dem IBM 5170 (AT) ist OUT 80h, AL der De-facto-Standard-Checkpoint quer durch alle BIOS-Hersteller (AMI, Award, Phoenix). Auf 286/386/486/Pentium, AT-Clones und später liest die Karte damit die nativen BIOS-POST-Codes völlig passiv und ohne jede Zusatz-Software mit – ein universeller POST-Code-Reader, der auch auf fast totem Board zeigt, wie weit das BIOS gekommen ist.

Aktiv – mit Diagnose-ROM (optional). Der genuine IBM 5160 (XT) und 5155 geben nativ keine Port-80h-Codes aus; XT-Clones nur unzuverlässig. In Verbindung mit einem passenden Diagnose-ROM erzeugt die Karte hier überhaupt erst brauchbare Port-80h-Ausgabe und erschließt die echte XT-Welt.

Geeignete Systeme

• IBM PC/AT (5170) und alles danach – 286/386/486/Pentium, AT-Clones: passiver POST-Code-Reader, kein Diagnose-ROM nötig.
• XT-Clones – passiv möglich, aber board-/BIOS-abhängig; für zuverlässige Ausgabe Diagnose-ROM empfohlen.
• Genuiner IBM 5160 / 5155 (XT) – nur mit Diagnose-ROM.

Technische Daten

Lieferumfang

• 1× ISA-DIAG POST-Diagnosekarte

Hinweise

Genannte Marken (z. B. AMI, Award, Phoenix) sind Eigentum der jeweiligen Inhaber und dienen nur der Kompatibilitätsbeschreibung.

Dokumente:

Datenblatt
