XT-Mainboard 8088-CPU 8088/4 REV.4A nur PCB zum selbst Bestücken/Deko
24,00 €
Nicht mehr verfügbar
Produktinformationen "XT-Mainboard 8088-CPU 8088/4 REV.4A nur PCB zum selbst Bestücken/Deko"

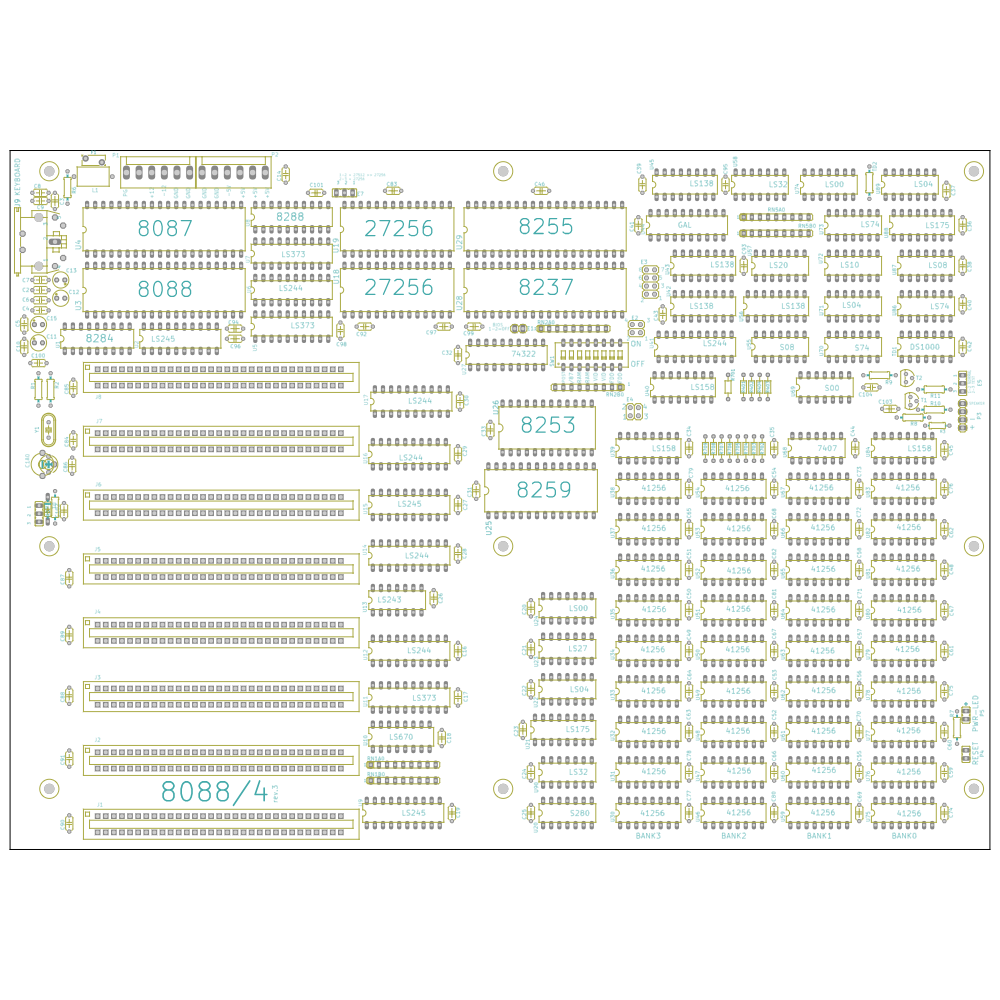

Unbestückte Leiterplatte für den Aufbau bzw. Wiederaufbau eines IBM-PC/XT-kompatiblen Rechners in diskreter Technik — keine Bauteile, kein Bausatz, keine Fertigbaugruppe.
Angeboten wird die nackte Leiterplatte unseres XT-Mainboards in der Revision R4a. Das Board ist eine Eigenentwicklung in klassischer XT-Architektur: kein Chipsatz, sondern der originale 82xx-Baustein-Satz mit TTL-Glue-Logik, so wie es Mitte der 1980er Jahre gebaut wurde. Die Platine richtet sich an erfahrene Bastler, die einen XT von Grund auf selbst aufbauen, Bauteile aus eigenen Beständen verwenden oder ein Restaurationsprojekt mit einer neuen Trägerplatine versorgen wollen.
Neu in Revision R4a: die Revision bringt ausschließlich mechanische Änderungen. Die Boardkontur ist jetzt AT-formfaktorkompatibel, das Bohrbild ist korrigiert und die ISA-Steckplätze sind auf die Slotbleche des Gehäuses ausgerichtet. An der Schaltung selbst hat sich gegenüber R4 nichts geändert — Bestückung, Speicherorganisation und Konfiguration sind identisch.
Technische Daten der Leiterplatte
| Typ | XT-Mainboard, Revision R4a, IBM-PC/XT-kompatible Architektur (Eigenentwicklung, kein Originalteil) |
|---|---|
| Lieferform | unbestückte Leerplatine, fabrikneu |
| Formfaktor | AT-kompatibel: Kontur, Bohrbild und Lage der ISA-Steckplätze passen zum AT-Standard-Gehäuse |
| Abmessungen | 220 × 306 mm |
| Lagenaufbau | 4 Lagen: Signal / durchgehende Massefläche / +5-V-Fläche / Signal |
| Materialstärke / Oberfläche | 1,6 mm FR4, bleifrei |
| Befestigung | 9 Bohrungen 3,2 mm (M3) |
| Prozessor | Position für Intel 8088 (DIP-40), zusätzliche Position für Coprozessor 8087 (DIP-40) |
| Systemtakt | 4,77 MHz, abgeleitet aus Quarz 14,31818 MHz (HC49), keine weitere Taktquelle auf dem Board |
| Arbeitsspeicher | 36 Positionen DIP-16 für 41256 (256K × 1), 4 Bänke à 9 Bausteine mit Parity, bis 1 MB bestückbar |
| Speicherdekodierung | Position U44 für GAL bzw. 24S10 (HIMEM-Dekoder, 640 kB konventionell plus Hardware-UMBs) |
| BIOS-ROM | 2 Positionen DIP-28 für 27C256 (je 32 kB), Fenster F0000h–FFFFFh |
| Steckplätze | 8 × ISA 8 Bit (62-polig, D0–D7, A0–A19, IRQ2–7, DRQ1–3) |
| Systembausteine | Positionen für 8284 (Takt), 8288 (Bus), 8237A-5 (DMA), 8259A (Interrupt), 8253 (Timer), 8255A (PPI) |
| Logikbestückung | 74, 74LS, 74S und 74HCT gemischt möglich; für U16, U88 und U89 nur 74LS oder 74HCT verwenden (Taktnetz zu allen Steckplätzen) |
| Tastaturanschluss | DIN-5-Buchse, XT-Protokoll |
| Stromversorgung | 2 × AT-Netzteilstecker (P8/P9, KK-156); +5 V für das Board, ±12 V und −5 V nur zu den ISA-Steckplätzen durchgereicht; PTC-Sicherung und Entstördrossel vorgesehen |
| Konfiguration | 8-fach-DIP-Schalter, mehrere Löt- bzw. Steckbrücken (E1–E7) |
| Bestückungsumfang | 262 Bauteilpositionen gesamt, davon 89 IC-Positionen, 105 Kondensatoren, 23 Widerstände, 6 Widerstandsnetzwerke — ausschließlich bedrahtete Bauteile |
Lieferumfang
- 1 × unbestückte Leerplatine XT-Mainboard R4a oder neuer, sicher verpackt
Nicht enthalten: sämtliche Bauteile, Fassungen, Steckverbinder, ISA-Slots, CPU, DRAM, das programmierte GAL für U44 sowie die BIOS-EPROMs.
Wer steckt dahinter
Entwickelt und gefertigt von bauteile24.de in Brandenburg. Wir bauen Retro-Hardware in Kleinstserien für die Vintage-Computing-Community. Fragen zum Board vor und nach dem Kauf gerne per Nachricht — wir kennen jede Ecke des Layouts.
Versand und Service
- Versand aus Deutschland, ESD-sicher und knickgeschützt verpackt
- Rechnung mit ausgewiesener Mehrwertsteuer
Downloads und Dokumentation
Hersteller / Verantwortlicher Wirtschaftsakteur: classic-circuits.de + bauteile24.de – Stefan Geissler, Perwenitzer Straße 30, 14621 Schönwalde-Glien, Deutschland, info@bauteile24.de
Bei diesem Artikel handelt es sich um eine unbestückte Leiterplatte, nicht um ein betriebsbereites Elektrogerät.
